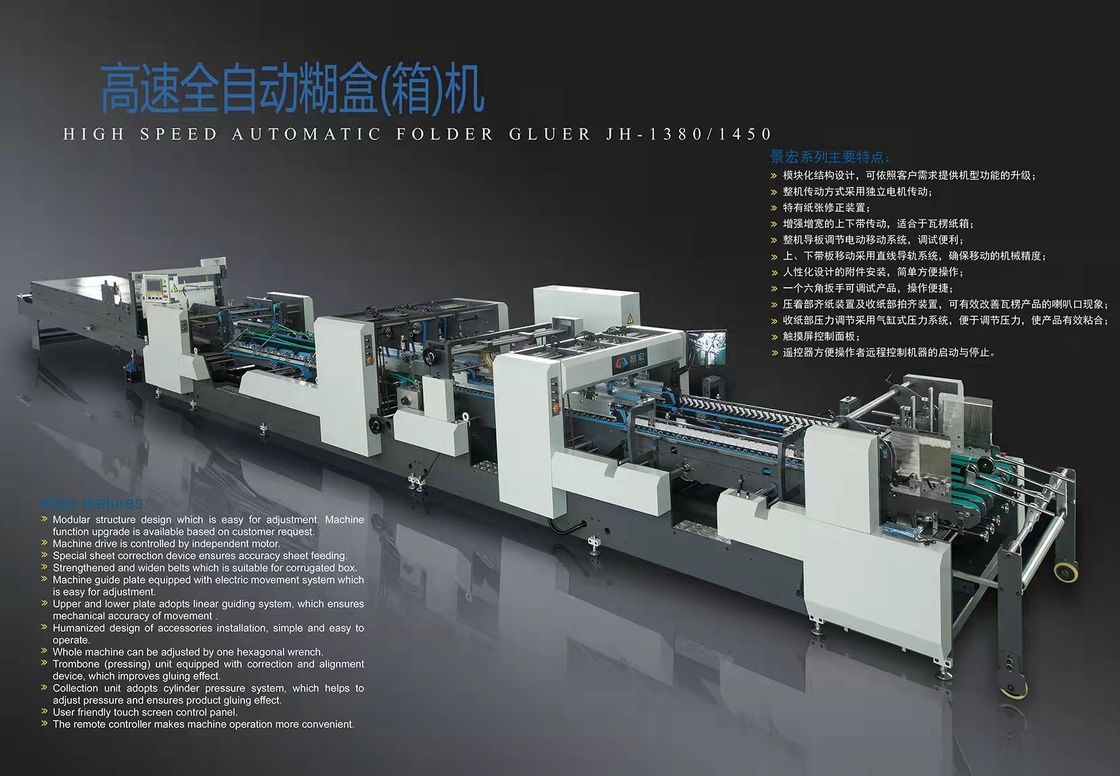

23KW عالية السرعة التلقائي المصمغ مجلد 240m / دقيقة متوسطة الحجم

23KW عالية السرعة التلقائي المصمغ مجلد 240m / دقيقة متوسطة الحجم

23KW عالية السرعة التلقائي المصمغ مجلد 240m / دقيقة متوسطة الحجم
23KW عالية السرعة التلقائي المصمغ مجلد 240m / دقيقة متوسطة الحجم 23KW عالية السرعة التلقائي المصمغ مجلد 240m / دقيقة متوسطة الحجم 23KW عالية السرعة التلقائي المصمغ مجلد 240m / دقيقة متوسطة الحجم 23KW عالية السرعة التلقائي المصمغ مجلد 240m / دقيقة متوسطة الحجم

صورة كبيرة :  23KW عالية السرعة التلقائي المصمغ مجلد 240m / دقيقة متوسطة الحجم

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: JINGHONG
إصدار الشهادات: ISO/CE
رقم الموديل: JH-1450-AC
شروط الدفع والشحن:
الحد الأدنى لكمية: 1
الأسعار: USD 50000-100000/SET
تفاصيل التغليف: فيلم مضاد للصدأ للأرصاد الجوية وقوس سفلي من الصلب
وقت التسليم: 45 يوما
شروط الدفع: L / C ، D / A ، D / P ، T / T
القدرة على العرض: 10 مجموعة / شهر

23KW عالية السرعة التلقائي المصمغ مجلد 240m / دقيقة متوسطة الحجم

وصف
عرض الصندوق: 420mm-1450mm جودة الورق المطبقة: كرتون أبيض (350-800 جم / م 2) ، مصفح E ، C.B.A. الورق المقوى المموج
السرعة الميكانيكية: 240 م / دقيقة
تسليط الضوء:

23KW High Speed ​​Folder Gluer

,

المصمغ التلقائي عالي السرعة للمجلد 240m / Min

,

المصمغ التلقائي للمجلد متوسط ​​الحجم



جلور أوتوماتيكي عالي السرعة



JH-1450AC



مصمغ المجلد الأوتوماتيكي عالي السرعة JH-1450-AC



1 المقدمة

JH-1450AC عبارة عن آلة متوسطة الحجم ، ومناسبة بشكل أساسي للتعبئة المتوسطة الحجم ، والورق المقوى 350g-800g ، والتعبئة المموجة 1mm-5mm ، وعبوة الكرتون ذات شقين ؛يمكن أن تنتج هذه الآلة أيضًا صفائح مزدوجة و E أو CBA أو قطع قالب مسطحة للطابعة المستندة إلى الماء أو صندوق ذو شقين دوار للطابعة ، تحتوي الماكينة بأكملها على المزيد من التغييرات ، وتصحيح الأخطاء البسيط ، والتشغيل البسيط والمريح.هذه الآلة مجهزة بمحدد فريد لتصحيح الورق ، وجهاز تشذيب ، وجهاز محاذاة صندوق التكديس المستمر.إنها تتبنى محطة تعمل باللمس ونظام تشغيل PLC ، (نظام تشخيص اختياري عن بعد عبر الإنترنت).نظام تشغيل التحكم عن بعد ، يمكن للمشغل التحكم في نطاق تشغيل الماكينة للتوقف في أي منطقة تشغيل ، ومجهزة بشاشة كمبيوتر ، وناقل الحركة عبارة عن محرك مستقل معزز ، ودائم ، ومنخفض الضوضاء ، ومجهز بلوحة تحكم كهربائية ، ومستقر وفعال ، تلبية كاملة لاحتياجات التشغيل الإنسانية.



2. المعلمات الفنية:

أ.مواصفات JH-1450AC:

  • جودة الورق المطبقة: كرتون أبيض (350-800 جم / م 2) ، ورق مقوى مصفح E ، ورق مقوى مموج CBA.
  • طريقة تغذية الورق: مع حزام الشفط بشكل صحيح وتلقائي ومستمر
  • عرض الصندوق: 420mm-1450mm
  • الحجم الميكانيكي (L × W × H / M): 16.488 × 2.3 × 1.6
  • الغراء: مذاب
  • الوزن الإجمالي (تقريبًا): 8T
  • الطاقة المطلوبة: حوالي 23 كيلو وات
  • السرعة الميكانيكية: 240 م / دقيقة

المكونات:

وهي مقسمة إلى سبع وحدات: قسم مغذي ، قسم محاذاة جانبية ، قسم لاصق ، قسم مضاد للخطاف ، قسم تشكيل قابل للطي ، قسم ضغط وعد ، قسم ناقل.





  • قسم المغذية

تتكون من 7 قطع من أحزمة تغذية الورق الشفط بعرض 60 مم ؛يتم ضبط اللوحة المعدنية 10 مم أفقيًا لضبط العرض ، ويتم توجيه حزام إخراج الورق بواسطة بكرات ؛يتم وضع الحواجز على الجانبين الأيمن والأيسر لضبط اليسار واليمين وفقًا لنمط المنتج ؛قسم تغذية الورق مجهز بثلاث سكاكين إخراج ورق لضبط الطول غير المتماثل وفقًا للعينة الفعلية ؛يتعاون جهاز الشفط مع المحرك لتغذية الورق بسرعة وسهولة وبشكل مستمر وتلقائيًا بشكل صحيح.يمكن لقسم تغذية الورق أن يكدس الورق حتى ارتفاع 400 مم ، وضغط تغذية الورق العلوي هوائي لضمان التغذية السلس للورق المموج.يمكن للمشغل التحكم في مفتاح تغذية الورق في أي منطقة تشغيل.



23KW عالية السرعة التلقائي المصمغ مجلد 240m / دقيقة متوسطة الحجم 0

  • قسم المحاذاة الجانبية

يعتمد الهيكل ذو اللوحين على مبدأ مقياس الدفع والمقياس الجانبي ، والذي يمكنه تصحيح الورق المقوى المنحرف لضمان تغذية سلسة.

23KW عالية السرعة التلقائي المصمغ مجلد 240m / دقيقة متوسطة الحجم 1



  • قسم الإلتصاق

يمكن تحميل وتفريغ جميع أسطوانات الغراء ؛تم تجهيز أسطوانة الغراء السفلية باليسار واليمين ، والسعة كبيرة ، والتي يمكن اختيارها وفقًا للحالة الفعلية ؛حجم عجينة أسطوانة الغراء قابل للتعديل ومستقر وسهل الصيانة ؛سمك عجلة اللصق المقدمة هو 10 مم - 20 مم ، ويمكن أيضًا تخصيصها حسب الطلب ؛أسطوانة الغراء مصنوعة من مواد قوية ومتينة لضمان إكمال وظيفة اللصق.

23KW عالية السرعة التلقائي المصمغ مجلد 240m / دقيقة متوسطة الحجم 2



  • قسم مكافحة هوك:

نظام زاوية 4/6 مصمم خصيصًا ، والذي يتم تشغيله بواسطة نظام تحكم مؤازر عالي الدقة.وبالتالي ، فهي تحقق وظائف طي خاصة مثل القفل السفلي والأمامي وزاوية 4/6 ، والتي يمكنها تلبية وظائف الأغطية المتنوعة وصندوق الزاوية 4/6.

23KW عالية السرعة التلقائي المصمغ مجلد 240m / دقيقة متوسطة الحجم 3

  • قسم تشكيل الطي

الهيكل ثلاثي الألواح ، الحزام العلوي هو نوع المحرك الرئيسي ، لضمان نقل الورق السلس.تتكون من حزام سفلي 50 مم وحزام دوران بعرض 60 مم.يتم الانتهاء من الجانبين الأيسر والأيمن بخط الطي الثاني 180 درجة ، وخط الطي الرابع 180 درجة مدمج تمامًا ؛يتم ضبط عجلات التوجيه اليمنى واليسرى وفقًا لمواضع مختلفة لتتناسب مع الصندوق القابل للطي بشكل أكثر سلاسة ؛دعامات المحمل السفلية وتوجه الحزام للتشغيل بشكل صحيح.يمكن أن تتحرك لوحة حزام الضغط العلوي لأعلى ولأسفل لتتكيف مع سماكات الكرتون المختلفة.

23KW عالية السرعة التلقائي المصمغ مجلد 240m / دقيقة متوسطة الحجم 4





  • الصحافة وقسم العد

طول ناقل الحركة العلوي والسفلي قابل للتعديل ؛تضمن طريقة التراكم الأوتوماتيكي المستمر للصناديق دخول الصناديق إلى جزء النقل بدقة ؛تم اعتماد الجهاز الأوتوماتيكي للعداد الكهربائي ؛مجهزة بنظام ضغط الهواء ونظام نقل الضغط.يمكن ضبط الضغط وفقًا لأنواع الصناديق المختلفة وجودة الورق لجعل عملية ضغط الصندوق أكثر مثالية.

23KW عالية السرعة التلقائي المصمغ مجلد 240m / دقيقة متوسطة الحجم 5



  • قسم الناقل:

مجهزة مع الحاجز الأمامي ووظيفة الدفع المستمر ، يمكن تصحيح الأخطاء في عملية طي الكرتون.يعتمد حزام تغذية الإدخال هيكل نقل رئيسي علوي وسفلي مستقل.حزام الإدخال ناعم ومعتدل ، ولن يسحق المنتج النهائي ؛يمكن أن يتحرك جزء النقل بالكامل ذهابًا وإيابًا ؛يتم الضغط عليه بالتساوي ويتم نقله بدقة لضمان الجودة المثالية ؛يمكن ضبط سرعة جزء النقل تلقائيًا وفقًا لسرعة تشغيل الجهاز الرئيسي والجهاز الكهروضوئي.يتم ضبط السرعة عن طريق وضع التشغيل اليدوي ؛مجموعة من الأجهزة الوظيفية تتكون من عجلات مطاطية.

23KW عالية السرعة التلقائي المصمغ مجلد 240m / دقيقة متوسطة الحجم 6



  1. قائمة الأجزاء الرئيسية
رقم. العنصر ماركة أصل
1 المحرك الرئيسي محرك CB تايوان
2 تحويل التردد إنوفانس الصين
3 HMI لوحة رئيسية الصين
4 حزام متزامن بوابات الولايات المتحدة الأمريكية
5 تحمل محرك الأقراص الرئيسي NSK / SKF اليابان ، السويد
6 المحور الرئيسي   تايوان
7 حزام تغذية الورق نيتا اليابان
8 حزام مسطح نيتا اليابان
9 PLC فاتك تايوان
10 المكونات الكهربائية شنايدر فرنسا
11 مسار مستقيم الموظفين تايوان
12 الفحص الإلكتروني صنكس اليابان








  1. قائمة قطع الغيار
رقم. العنصر كوان. ملاحظة
1 صندوق أدوات التشغيل والأدوات 1 اساسي
2 عداد كهروضوئي 1 اساسي
3 عدد الركلات 1 اساسي
4 لوحة المستوى 16 اساسي
5 أنبوب أفقي 15 متر 1 اساسي
6 شاشة الكمبيوتر 1 اساسي
7 مسامير 1 اساسي




القائمة الاختيارية:

  • نظام التفتيش
  • نظام رش الغراء بأربعة أدوات تحكم ورأسين
  • رأسان للشريط على الوجهين
  • مسدس بلازما مزدوج
  • لصق النافذة
